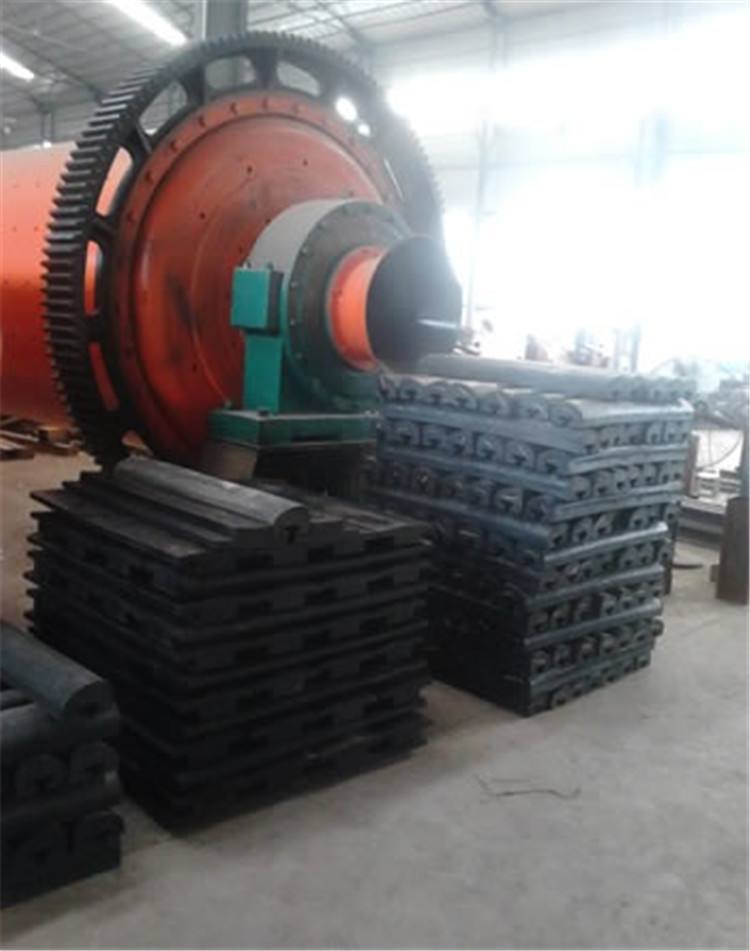

筒體球磨機襯板除保護筒體外,還對研磨體的運動規律有影響,為適應各種不同工作狀態(粉碎或細磨)的要求,球磨機設備襯板的形狀和球磨機襯板材料也不同。球磨機設備襯板大多數是用金屬材料制造的,也有少量用非金屬材料制造。具體的優勢如下:

    1.抗磨損。由于橡膠的彈性好,在承受鋼球沖擊時可以變形,使受力較小,對于軟物料,橡膠襯板壽命比錳鋼襯板高數倍,而物料硬度越高,橡膠襯板的優越性就越顯著。

    2.耐腐蝕。鋼襯板能被酸性料漿所腐蝕,但橡膠襯板對酸性或堿性介質、水、蒸汽等在一定溫度下都不敏感,僅油和臭氧(由大功率電動機產生的)對它發生腐蝕。

    3.拆裝方便。由于橡膠襯板的重量輕,同規格的球磨機橡膠襯板的質量僅是錳鋼襯板質量的1/5-1/6。因而拆裝方便,安裝橡膠襯板的時間只需安裝鋼襯板的1/3-1/4。更換鋼襯板時,常需把全部鋼球卸出,而更換球磨機橡膠襯板時則沒有必要。

    4.維修方便。使用鋼襯板時,常需要對螺釘進行檢查,而球磨機橡膠襯板很少發生螺釘漏損現象。

    5.球磨機橡膠襯板較薄,筒體的有效容積增大。襯板厚度通常僅50mm。

    6.橡膠制的排料格子板的堵塞現象較鋼格子板少。

    7.橡膠襯板工作時幾乎沒噪音。

一、規格型號及供貨范圍  1、規格型號： FGDM-2458型濕式溢流型球磨機，出力(干態)：10t/h ，濟南重工股份有限公司產品。

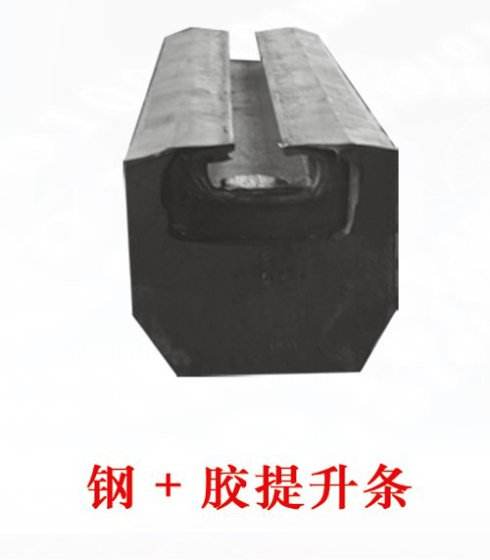

2、供貨范圍：一整套濕磨橡膠襯板，并包括提升條固定螺栓、螺母、密封襯膠皮及安裝施工用膠等。

 二、技術要求

1、公司脫硫濕式球磨機為濟南重工生產，型號為FGDM2458，出力(干態)：10t/h ；賣方提供的橡膠襯板必須與原裝橡膠襯板尺寸相符合，并保證甲方更換下的橡膠襯板能夠作為備件使用。

2、橡膠襯板為脫硫球磨機專用襯板，要求有較好的抗耐磨和耐腐蝕能力。

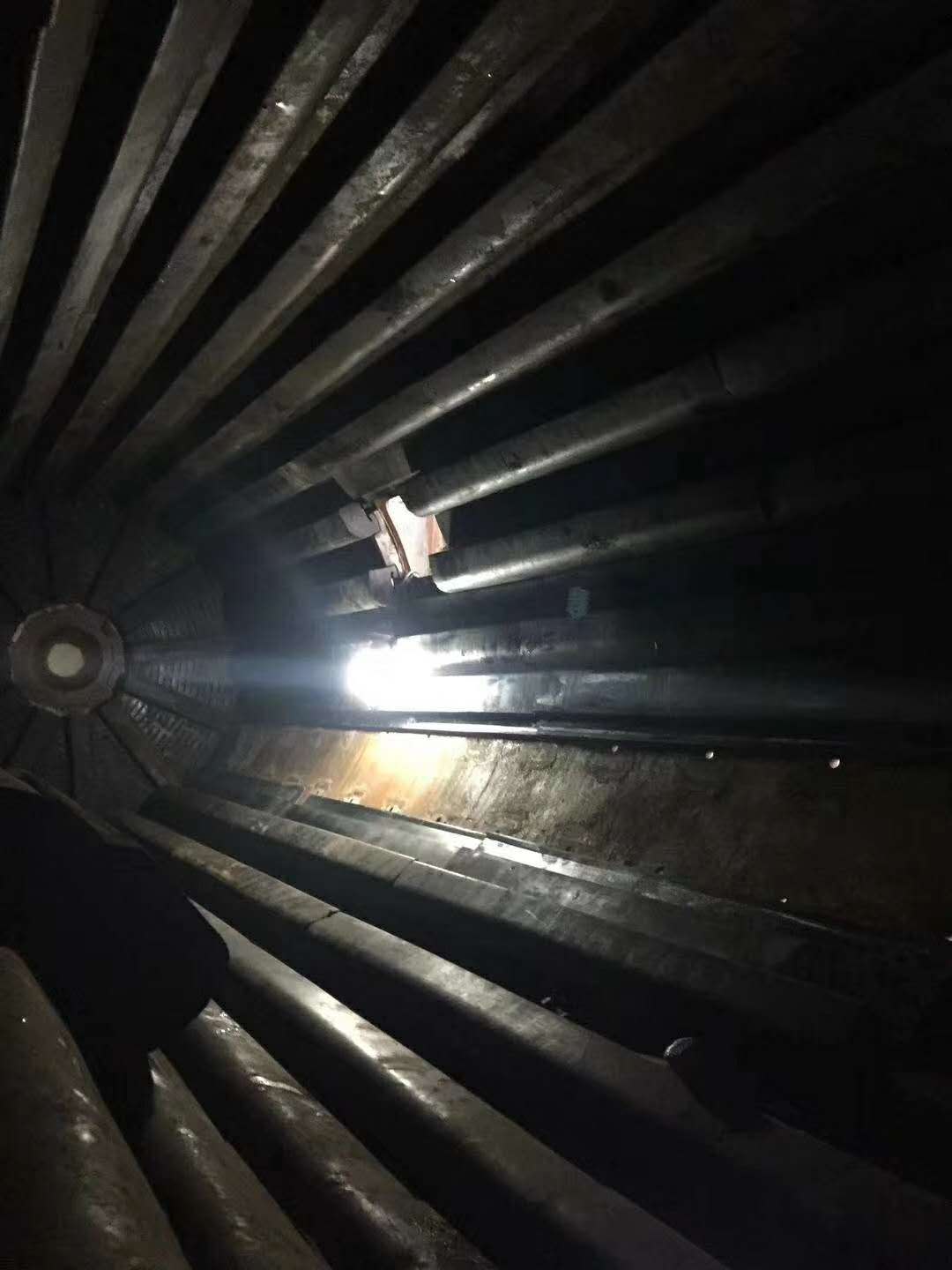

3、橡膠襯板接合面應緊密，襯板間最大間隙不應大于2mm，安裝后筒體應無漏水漏漿現象。

4、橡膠襯板在出廠前必須經檢驗合格，并有合格證、產品質量檢驗報告、使用說明書等證明文件。

5、橡膠襯板應在各部件非工作面上標有型號、規格、標準號、制造廠名稱、商標、批號及檢查印記，標志應清晰耐久。

6、橡膠襯板物理機械性能應符合下表規定：

7、橡膠襯板外觀檢查應符合下表規定：

8、技術資料要求：技術資料包括整套橡膠襯板總裝圖，各種規格襯板的型號及規格尺寸，配件加工圖，產品合格證，產品質量檢驗報告（質量證明書），使用說明書及其他日常維護所需技術文件。

9、現場安裝：供貨廠家技術人員現場指導，買方人員負責安裝。

三、驗收標準及方法：

 1、按技術協議要求及HG 2012-91標準的相關規定進行驗收。

2、外觀尺寸檢查以豐鶴發電有限責任公司脫硫球磨機原裝橡膠襯板尺寸進行驗收，附出廠合格證，質量證明書、使用說明書等。

四、質量保證及售后服務：

 1、質保期10個月，質保期內橡膠襯板出現開裂、斷裂、脫落、變形及磨損露出金屬件或緊固螺栓等問題時，賣方必須48小時內到達現場免費處理或更換。  2、賣方終身提供技術服務。 五、供貨周期  自合同簽定之日起20天貨到公司，運輸途中襯板損壞或遺失由賣方自行負責。
